Planunterlage importieren - Import-Dialog

Übersicht der ergänzenden Funktionen im Import-Dialog

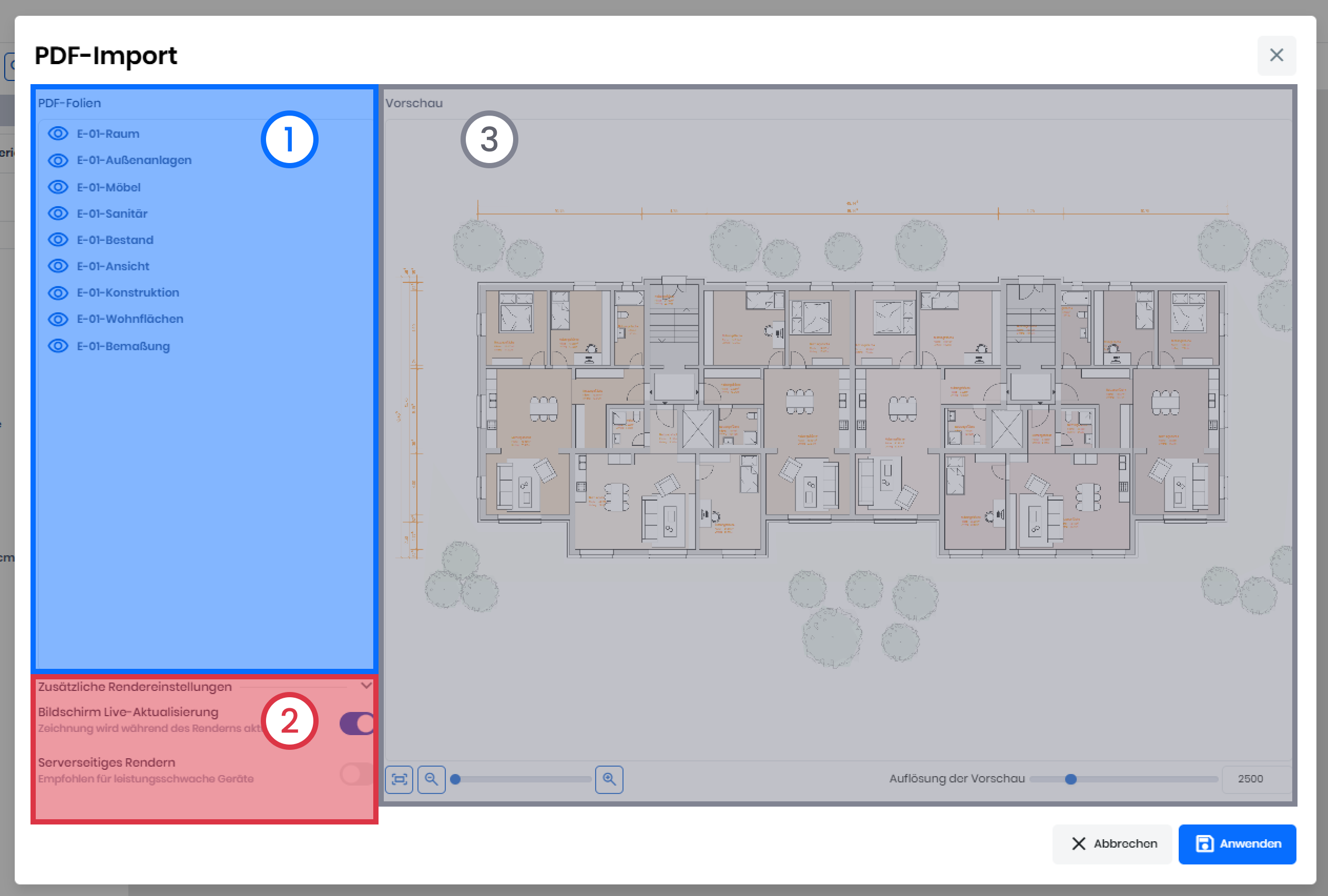

Der Import-Dialog bietet zusätzliche Einstellmöglichkeiten, um den Import von PDF-Dateien optimal vorzubereiten. Dazu gehören das gezielte Ein- und Ausblenden von Folien, optionale Rendereinstellungen sowie eine Vorschau, die bereits vor dem Import einen Überblick über die in der PDF enthaltenen Inhalte ermöglicht.



	Folienliste In der Folienliste können die in der PDF enthaltenen Folien, sofern vorhanden, gezielt ein- oder ausgeblendet werden.
	Rendereinstellungen Die Rendereinstellungen ermöglichen die Anpassung der Art und Weise, wie aus den Rohdaten der PDF während des Imports die finale Grafik erstellt wird.
	Vorschau Die Vorschau zeigt die PDF in einem integrierten PDF-Viewer und ermöglicht eine direkte Live-Ansicht der ein- und ausgeblendeten Folien.

Folien / Layer ein- und ausblenden

• Klicken Sie in der Folienliste auf das Augen-Icon, um die gewünschte Folie der PDF ein- oder auszublenden.

  • Die Vorschau wird anschließend automatisch aktualisiert.

Zusätzliche Rendereinstellungen

Im Import-Dialog stehen zwei Rendereinstellungen zur Verfügung, die bestimmen, wie die PDF während des Imports angezeigt wird:

1. Bildschirm Live-Aktualisierung
   Ist diese Option aktiviert, wird die PDF auf der Zeichenfläche schrittweise live gerendert, sodass Sie den Aufbau der Datei während des Renderns sehen – ähnlich wie in klassischen PDF-Viewern.
   Wird die Option deaktiviert, wird die PDF erst gerendert und anschließend vollständig auf der Zeichenfläche angezeigt.

2. Serverseitiges Rendern
   Diese Funktion ist besonders für Geräte mit geringerer Leistung geeignet. Beim normalen Rendering werden CPU und GPU der lokalen Hardware beansprucht; insbesondere große PDF-Dateien benötigen ausreichend Arbeitsspeicher.
   Durch Aktivierung des serverseitigen Renderns wird die PDF auf dem GRAVA connect Server gerendert. Das Ergebnis wird anschließend wie gewohnt in der Zeichenoberfläche angezeigt, ohne dass die lokale Hardware stark belastet wird.

Das serverseitige Rendern kann optional pro Mandant aktiviert werden, z. B. für Geräte mit geringer Leistung oder große PDF-Dateien. Damit wird die lokale Hardware entlastet, da CPU, GPU und Arbeitsspeicher nicht beansprucht werden. Bei Bedarf wenden Sie sich bitte an den Support oder das Produktmanagement, um diese Funktion freischalten zu lassen.

Vorschau

Der Import-Dialog enthält einen integrierten PDF-Viewer, der auf die gewählten Rendereinstellungen reagiert. Die Vorschau ermöglicht es, die PDF-Datei vor dem Import einzusehen und die Auswirkungen des Ein- oder Ausblendens von Folien direkt zu erkennen. Der Viewer verfügt am unteren Rand über die Standardfunktionen Zoom In, Zoom Out sowie eine Zoom-Grenze, um den gewünschten Ausschnitt der PDF zu betrachten. Mit der Option „Auflösung der Vorschau“ kann die Anzeigequalität erhöht werden, beispielsweise beim Hineinzoomen in große PDFs, um Inhalte detailliert vorab zu prüfen.
